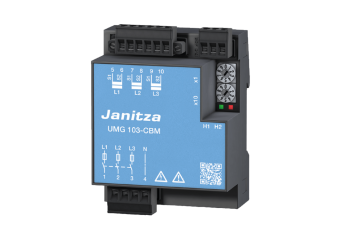

UMG 103-CBM

UMG 103-CBM е универсално измервателно устройство, предназначено за монтаж на DIN шина в разпределителни устройства за ниско напрежение. То се използва за измерване и контрол на електрически параметри в системите за разпределение на енергия. Устройството позволява измерване на хармонични токове до 40-ия хармоник.

Основни характеристики на UMG 103-CBM

Хармонични токове

Хармоничните токове се генерират от товари с нелинейни характеристики, като например трансформатори, работещи в наситено състояние, енергоспестяващи лампи, честотни преобразуватели и силова електроника. Те предизвикват допълнително натоварване на мрежата с изкривени токове, което може да доведе до неизправности и дори до повреда на оборудването. Такива изкривявания на мрежата могат да бъдат открити и документирани с помощта на анализатори на качеството на електроенергията.

Modbus интерфейс

Много от измервателните устройства на UMG са оборудвани с RS-485 интерфейс с Modbus RTU протокол, който позволява изграждането на много рентабилни комуникационни мрежи. Решението се характеризира с проста топология и висока устойчивост на електромагнитни смущения (ЕМС). Комуникацията между предавателя и приемника се осъществява жично с помощта на екранирана усукана двойка кабел.

GridVis®

GridVis® е цялостен и мащабируем софтуер за системи за мониторинг на енергията в сгради и наблюдение на качеството на електроенергията. Той се използва за програмиране и конфигуриране на множество измервателни устройства UMG, както и за четене, обработка и анализ на измервателни данни. Типичните области на приложение включват системи за разпределение на енергия, промишлени предприятия, управление на съоръжения и т.н.

Наблюдение на гранични стойности

Функцията за наблюдение на гранични стойности може да се използва както за управление на аларми, така и за превключващи операции. Съответните измервателни устройства UMG имат цифрови изходи, които могат да действат и като управляващи изходи. Това позволява автоматично да се задействат специфични реакции, ако зададената гранична стойност е превишена или не е достигната.

Функции и характеристики

Записване на данни от измервания

Запаметяване на данни за измервания и енергия

• Когато всички профили са активирани, е възможно да се съхранят до 400 000 стойности на измерванията, което съответства на период от 144 дни

Часовник

• Измерваните данни се записват с точен времеви печат

Минимални, максимални и работни стойности

• Записване на минимални, максимални и работни стойности

Комуникации

RS485

• RS485 със заземителна връзка и 3-пинов конектор (A, B, GND)

• Галванично разделяне, включително DC/DC преобразувател



Лесна настройка на адреса Modbus

• Ясно и интуитивно конфигуриране директно на устройството

Допълнителни функции

Крест фактор (CREST)

• Измерване на качеството на енергията

• Безвредна работа

Компаратор

• 2 групи компаратори, всяка с 3 компаратора (A-C)

• Резултатите от компараторите A-C могат да се комбинират с помощта на логическите оператори AND/ OR

• Състоянията на компараторите са достъпни за четене чрез Modbus

Ваши предимства - 8 ключови предимства

• Редундантност - максимална сигурност на измервателните данни, съхранявани в паметта на устройството

• Не е необходимо отделно захранване

• Опростена настройка на Modbus адреса

• Икономично и универсално приложение

• Лесен монтаж - бърза инсталация благодарение на винтовите клеми

• Спестяване на място и намаляване на разходите за монтаж

• Много ниска консумация на енергия на самото измервателно устройство

• Винаги актуални с актуализациите на фърмуера
