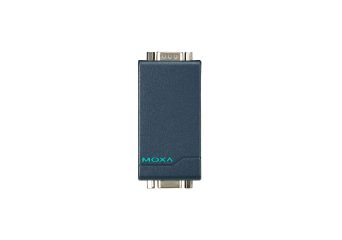

TCC-80/80I

Медийните конвертори TCC-80/80I осигуряват пълно преобразуване на сигнала между RS-232 и RS-422/485, без да се изисква външен източник на захранване. Конверторите поддържат както полудуплексен 2-жилен RS-485, така и пълен дуплекс 4-жилен RS-422/485, всеки от които може да се преобразува между TxD и RxD линии на RS-232.

Осигурен е автоматичен контрол на посоката на данните за RS-485. В този случай драйверът RS-485 се активира автоматично, когато веригата усети TxD изхода от RS-232 сигнала. Това означава, че не са необходими усилия за програмиране, за да се контролира посоката на предаване на RS-485 сигнала.

Захранване на порта през RS-232

RS-232 портът на TCC-80/80I е DB9 женски контакт, който може да се свързва директно към хост компютъра, като захранването се извлича от TxD линията. Независимо дали сигналът е висок или нисък, TCC-80/80I може да получи достатъчно мощност от линията за данни. Все пак може да се използва външно захранване, ако handshake линията не е налична, ако серийният кабел е твърде дълъг или ако RS-232 устройството е устройство с ниска мощност. За външно захранване може да се свърже захранване от пет до дванадесет VDC с помощта на адаптер или USB захранващ кабел.data/handshake линии, независимо дали сигналът е висок или нисък, ние силно препоръчваме да зададете RTS или DTR сигнала на ON.

Port Power Dissipation

Когато инсталирате конвертор TCC-80 или TCC-80I, е важно да обърнете внимание на консумацията на енергия, дължината на кабела RS-232 и разстоянието на предаване на RS-422/485. Като цяло TCC-80 и TCC-80I получават 50 mW мощност от източника на захранване. Стандартните PC COM портове могат да осигурят 70 до 90 mW мощност, ако са свързани линиите TxD, RTS и DTR. Освен това кабелът RS-232 трябва да е по-къс от 15 m (@ 9600 bps), за да се гарантира, че се губи по-малко енергия от хоста/устройството към TCC-80. Останалата част от подадената мощност се използва за предаване на RS-422/485 сигнала.

Захранване на порта и оптична изолация

RS-232 портът на TCC-80/80I е DB9 женски контакт, който може да се свързва директно към хост компютъра, като захранването се извлича от TxD линията. Електрическа изолация от 2,5 kV за TCC-80I се постига с фотосъединител, който трансформира електрическия сигнал в светлина и след това отново трансформира светлината обратно в електрически сигнал от другата страна. По този начин двете електрически вериги са напълно изолирани една от друга. Това също така предпазва устройствата от токове в земната верига, намалява щетите, причинени от загуба на данни, и предотвратява повреда на комуникационните интерфейси.

LED индикатор за захранване на порта

Достатъчно лесно е да използвате мултицет, за да проверите дали серийното устройство доставя на TCC-80 достатъчно мощност чрез серийната връзка, но TCC-80 може да направи теста вместо вас. Свържете конвертора към RS-232 порта на устройството и задайте превключвателя SW4 в тестов режим. Ако светодиодният индикатор за захранване на порта свети, TCC-80 получава достатъчно енергия. Ако светодиодът НЕ свети, ще трябва да свържете външен източник на захранване към TCC-80.
