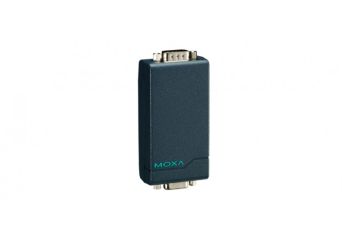

TCC-82

TCC-82 осигурява пълна електрическа изолация за двупосочна серийна комуникация между две RS-232 устройства в компактен индустриален корпус. Двете страни на RS-232 връзката са изолирани оптически, за да осигурят перфектна защита срещу гръмотевични пренапрежения, случайни къси съединения с високо напрежение и заземителни контури. Вградените изолатори с широк обхват са тествани, за да се гарантира, че могат да издържат повече от 4 kV rms на входа към изхода за една минута. Това означава, че TCC-82 не само отговаря на изискванията за обща серийна комуникация на данни, но и на високите стандарти, изисквани от индустриалната автоматизация и медицинските приложения. TCC-82 защитава линиите за данни TxD и RxD, а също така защитава handshake линиите RTS и CTS за общо четири изолирани канала, за да осигури пълна защита на вашите RS-232 приложения.

Не е необходим външен източник на захранване

TCC-82 поддържа port-powered operation, което означава, че може да получава захранване директно от свързаните серийни устройства. Захранването се получава от линиите RS-232 TxD, RTS или DTR, независимо дали сигналът е висок или нисък, което елиминира необходимостта от външно захранване. Външно захранване обаче може да се използва, ако линиите за ръкостискане не са налични, ако серийният кабел е твърде дълъг или ако серийното устройство е устройство с ниска мощност. За външно захранване TCC-82 може да използва адаптер от 5 до 12 VDC или USB захранващ кабел. Имайте предвид, че двете страни на връзката се захранват независимо, така че ако е необходимо, едната страна може да разчита на захранване от порта, а другата на външен източник на захранване.

Когато инсталирате TCC-82, препоръчваме да свържете всички изходни сигнали. TCC-82 получава захранване от тези сигнали, дори ако те не се използват от вашата система. Трябва да се внимава при избора на външно захранване, ако вашето приложение изисква пълните 4 kV изолация. Повечето търговски източници на захранване осигуряват само 1500 VAC изолация между първичната и вторичната намотка. Ако използвате външно захранване за двете страни на TCC-82, уверете се, че се използват отделни източници на захранване, всеки с достатъчна изолационна защита.
