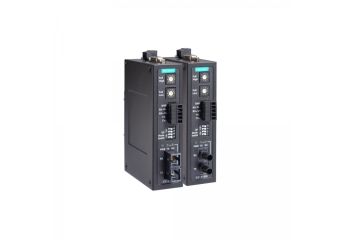

ICF-1150

Серийните към оптика конвертори ICF-1150 прехвърлят RS-232/RS-422/RS-485 сигнали към портове за оптични влакна, за да подобрят разстоянието на предаване. Когато устройство ICF-1150 получи данни от произволен сериен порт, то изпраща данните през портовете за оптични влакна. Тези продукти не само поддържат single-mode и multi-mode влакна за различни разстояния на предаване, но също така се предлагат модели с изолационна защита за подобряване на устойчивостта на смущения. Продуктите ICF-1150 разполагат с трипосочна комуникация и въртящ се превключвател за настройка на на pull high/low резистора за настройване на място.

Трипосочна комуникация

Серията ICF-1150 поддържа 2 серийни порта с DB9 конектор за RS-232 комуникация и подвижен клемен блок за RS-422 или RS-485 комуникация. 3-те порта (2 серийни порта и един оптичен порт) са напълно независими. Когато конвертор ICF-1150 получи данни от всеки един порт, той ще изпрати данните през другите 2 порта. Например, след като конверторът ICF-1150 получи команда от отдалеченото главно устройство през оптичния порт, той ще преобразува сигнала и ще изпрати командата през портовете RS-232 и RS-422/485 едновременно. Ако потребителят наблюдава система, работеща в мрежа RS-485, няма нужда да се използва допълнителен конвертор RS-232 към RS-485 за свързване на серийния порт на лаптопа към шината RS-485.

Въртящ се превключвател за настройка на Pull High/Low резистора Интерфейсът RS-485 поддържа multidrop или daisy-chain връзки, които системните инженери ще използват за свързване на серийни устройства като измервателни уреди, RTU и четци, заедно в една и съща шина. Тъй като броят на серийните устройства на една и съща шина ще доведе до увеличаване на импеданса на линията за данни, ICF-1150 позволява на потребителите да настройват високо/ниско съпротивление. Просто завъртете превключвателя до подходящата стойност, без да отстранявате ICF-1150 от DIN шината.
