MGate 5109

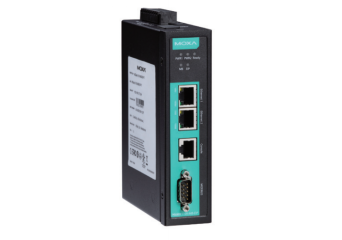

1-портов Modbus RTU/ASCII/TCP-to-DNP3 serial/TCP/UDP гейтуей

Производител: MOXA

Поддържа Modbus RTU/ASCII/TCP master/client и slave/server
Поддържа DNP3 serial/TCP/UDP master and outstation (Level 2)
DNP3 master mode поддържа до 26600 точки
Поддържа времева синхронизация през DNP3
Лесно конфигуриране чрез уеб-базиран wizard
Мониторинг на състоянието и защита при повреда за лесна поддръжка
Вградено Ethernet каскадно свързване за лесно окабеляване
microSD карта за backup/duplication/event logs
Вградена информация за наблюдение/диагностика на трафика за лесно отстраняване на неизправности
Вградено Ethernet каскадно свързване за лесно окабеляване
Сериен порт с 2 kV изолационна защита (за моделите “-I”)
Резервиращо двойно DC захранване и релеен изход
Сигурност и защита в съответствие с IEC 62443

Цена от €624.00 нетна цена

Висока цена? Влезте в профила си и купете на по-ниска

Наличен на склад

Поръчайте до 12:00 и ще бъде изпратен в рамките на деня

Безплатна доставка от €100

Вижте 2 модела

Promocja cenowa na model HDR-15-5

Продукт, предназначен само за професионална употреба

Модели
Описание
Техническа спецификация
Download
Препоръчани продукти

MGate 5109

Модели

Модел	Наличност	Гаранция	Wishlist	Вашата цена	Вашата цена	Items Quantity Добави
MGate 5109 1-port Modbus-to-DNP3 gateway, 0 to 60°C operating temperature	Наличен на склад	Гаранционен срок:		€624.00 €767.52 Влезте, за да проверите цената си	Влезте, за да проверите цената си	бр.

MGate 5109

1-port Modbus-to-DNP3 gateway, 0 to 60°C operating temperature

Наличност:

Наличен на склад

Нетна цена:

€624.00

Влезте, за да проверите цената си

Модел	Наличност	Гаранция	Wishlist	Вашата цена	Вашата цена	Items Quantity Добави
MGate 5109-T 1-port Modbus-to-DNP3 gateway, -40 to 75°C operating temperature	Изчерпан	Гаранционен срок:		€786.00 €966.78 Влезте, за да проверите цената си	Влезте, за да проверите цената си	бр.

MGate 5109-T

1-port Modbus-to-DNP3 gateway, -40 to 75°C operating temperature

Наличност: Изчерпан

Нетна цена:

€786.00

Влезте, за да проверите цената си

Описание

MGate 5109 е индустриален Ethernet гейтуей за преобразуване на Modbus RTU/ASCII/TCP и DNP3 сериен/TCP/UDP протокол. Всички модели са защитени със здрав метален корпус, могат да се монтират на DIN шина и предлагат вградена серийна изолация. MGate 5109 поддържа прозрачен режим за лесно интегриране на Modbus TCP към Modbus RTU/ASCII мрежи или DNP3 TCP/UDP към DNP3 серийни мрежи. MGate 5109 също поддържа режим на агент за обмен на данни между Modbus и DNP3 мрежи или да действа като концентратор на данни за множество Modbus подчинени устройства или множество DNP3 изходящи станции. Здравият дизайн е подходящ за промишлени приложения като енергия, нефт и газ, вода и отпадни води.

Лесна конфигурация чрез уеб конзола

Серията MGate 5109 идва с илюстрирано ръководство за бърза настройка, предназначено да направи конфигурацията лесна. С Quick Setup можете лесно да получите достъп до режимите за преобразуване на протоколи и да завършите конфигурацията в няколко стъпки. Серията MGate 5109 също поддържа автоматично откриване за DNP3 серийни изходящи станции, което позволява на MGate 5109 автоматично да придобива всички обекти на изнесена станция, когато е конфигуриран като DNP3 master.

Modbus and BACnet/IP Protocol Traffic Monitor and Diagnostics

MGate 5109 поддържат Modbus и DNP3 Protocol Traffic Monitor за лесно отстраняване на проблеми, особено по време на етапа на инсталиране. Проблеми с комуникацията могат да бъдат причинени от неправилни софтуерни параметри, като подчинен идентификатор и адрес на регистъра, или неправилна конфигурация на командата. С Modbus/DNP3 Protocol Traffic Monitor можете да проверите заснетите данни и лесно да идентифицирате основната причина.

Разнообразие от функции за поддръжка

MGate 5109 осигуряват уеб конзола и Telnet конзола за дистанционна поддръжка. Комуникационните функции за криптиране, включително HTTPS и SSH, се поддържат за осигуряване на по-добра мрежова сигурност. Освен това се предоставят функции за дневник на фърмуера за запис на събития за свързване и събития за поддръжка на Modbus. Потребителите могат да преглеждат регистрационните данни дистанционно чрез уеб конзолата.

Техническа спецификация

Ethernet Interface

10/100BaseT(X) Ports (RJ45 connector)	2 Auto MDI/MDI-X connection
Magnetic Isolation Protection	1.5 kV (built-in)

Ethernet Software Features

Industrial Protocols	Modbus TCP Client (Master), Modbus TCP Server (Slave), DNP3 TCP Master, DNP3 TCP Outstation
Configuration Options	Web Console (HTTP/HTTPS), Device Search Utility (DSU), Telnet Console
Management	ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client
MIB	RFC1213, RFC1317
Time Management	NTP Client

Serial Interface

Console Port	RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)
No. of Ports	1
Connector	DB9 male
Serial Standards	RS-232/422/485
Baudrate	50 bps to 921.6 kbps
Data Bits	7, 8
Parity	None, Even, Odd, Space, Mark
Stop Bits	1, 2
Flow Control	RTS Toggle (RS-232 only), RTS/CTS
RS-485 Data Direction Control	ADDC® (automatic data direction control)
Pull High/Low Resistor for RS-485	1 kilo-ohm, 150 kilo-ohms
Terminator for RS-485	120 ohms
Isolation	2 kV (built-in)

Serial Signals

RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w	Data+, Data-, GND
RS-485-4w	Tx+, Tx-, Rx+, Rx-, GND

Serial Software Features

Configuration Options	Serial Console
Industrial Protocols	Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave, DNP3 Serial Master, DNP3 Serial Outstation

Modbus RTU/ASCII

Mode	Master, Slave
Functions Supported	1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Commands	100

Modbus TCP

Functions Supported	1, 2, 3, 4, 5, 6, 15, 16, 23
Mode	Client (Master), Server (Slave)
Max. No. of Client Connections	16
Max. No. of Server Connections	32
Max. No. of Commands	100

DNP3 (Transparent)

Max. No. of Master Connections	16
Max. No. of Outstation Connections	32

DNP3 Serial

Mode	Master, Outstation
Max. No. of Master Connections	1
Max. No. of Outstation Connections	31
Internal Master Database (each Master)	Binary Inputs: 8192 points Analog Inputs: 2048 points Counters: 2048 points Binary Outputs: 8192 points Analog Outputs: 2048 points
Internal Outstation Database	Binary Inputs: 8192 points Analog Inputs: 2048 points Counters: 2048 points Binary Outputs: 8192 points Analog Outputs: 2048 points Binary Input Events: 1024 Analog Input Events: 1024 Counter Events: 1024

DNP3 TCP/UDP

Mode	Master, Outstation
Max. No. of Master Connections	1
Max. No. of Outstation Connections	32
Internal Master Database (each Master)	Binary Inputs: 8192 points Analog Inputs: 2048 points Counters: 2048 points Binary Outputs: 8192 points Analog Outputs: 2048 points
Internal Outstation Database	Binary Inputs: 8192 points Analog Inputs: 2048 points Counters: 2048 points Binary Outputs: 8192 points Analog Outputs: 2048 points Binary Input Events: 1024 Analog Input Events: 1024 Counter Events: 1024

Memory

microSD Slot

Up to 32 GB (SD 2.0 compatible)

Power Parameters

Input Voltage	12 to 48 VDC
Input Current	455 mA @ 12 VDC
Power Connector	Screw-fastened Euroblock terminal

Relays

Contact Current Rating

Resistive load: 2 A @ 30 VDC

Physical Characteristics

Housing	Metal
IP Rating	IP30
Dimensions	36 x 105 x 140 mm (1.42 x 4.14 x 5.51 in)
Weight	507 g (1.12 lb)

Environmental Limits

Operating Temperature	MGate 5109: 0 to 60°C (32 to 140°F) MGate 5109-T: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)	-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity	5 to 95% (non-condensing)

Standards and Certifications

Safety	EN 60950-1, UL 508
EMC	EN 55032/24
EMI	CISPR 32, FCC Part 15B Class B
EMS	IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m IEC 61000-4-8 PFMF
Hazardous Locations	ATEX, Class I Division 2, IECEx
Freefall	IEC 60068-2-32
Shock	IEC 60068-2-27
Vibration	IEC 60068-2-6, IEC 60068-2-64

MTBF

Time	888,926 hrs
Standards	Telcordia SR332

Download

Ръководство за потребителя

Ръководство за потребителя
PL_ENG_Informacja_o_producencie_i_importerze_skr_cona_instrukcja_obs_ugi_i_bezpiecze_stwa-MOXA-v2025-05-14_1 (103.18 kB)

Сертификати
Сертификати

Certificates for Moxa products
CAD, Visio and 3D drawings
CAD, Visio and 3D drawings

CAD files

Noty Techniczne

Noty Techniczne
MGate 5109: Konfiguracja z aplikacjami wspierającymi protokół DNP3 RTU (2.40 MB)
MGate 5109: Konfiguracja z aplikacjami SCADA wspierającymi protokół DNP3 (2.43 MB)
