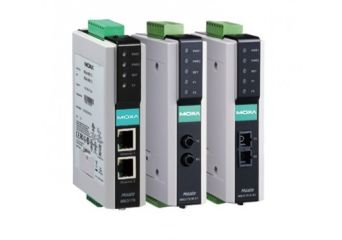

MGate MB3170 / MB3270

MGate MB3170 и MB3270 са съответно 1 и 2-портов Modbus гейтуей, който конвертира между Modbus TCP, ASCII и RTU комуникационни протоколи. Устройствата осигуряват както сериен към Ethernet комуникация, така и сериен (master) към сериен (slave) комуникации. В допълнение, те поддържат едновременно свързване на серийни и Ethernet главни устройства със серийни Modbus устройства. MGate MB3170 и MB3270 могат да бъдат достъпни от до 32 TCP master/клиенти или да се свържат с до 32 TCP slave/сървъра. Маршрутизирането през серийните портове може да се контролира чрез IP адрес, номер на TCP порт или съпоставяне на ID. Представената функция за контрол на приоритета позволява спешни команди да получат незабавен отговор. Всички модели са здрави, могат да се монтират на DIN шина и предлагат опционална вградена оптична изолация за серийни сигнали.

Интегрирайте TCP Masters, без да променяте Modbus RTU/ASCII мрежата или софтуера

B3270 може да интегрира Modbus TCP с Modbus RTU/ASCII, без да променя съществуващата Modbus RTU/ASCII архитектура или софтуер. С функцията за серийно пренасочване, сериен мастер може да поддържа директен достъп до серийни подчинени устройства чрез специално картографиран сериен порт. Това позволява на серийните и TCP главните да имат достъп до серийни подчинени устройства едновременно.

Оптично влакно за Ethernet комуникация

Серията MGate MB3170 включва 100BaseFX оптични модели, които поддържат разстояния на предаване до 4 км за multi-mode модели и до 40 км за single-mode модели. Оптичните влакна са много подходящи за промишлени приложения, тъй като са имунизирани срещу електромагнитен шум и смущения. За среди, които са подложени на високи напрежения на земната верига, оптиката осигурява най-добрата изолационна защита и тъй като няма опасност от искри, оптичните влакна са по-безопасни от медните проводници за използване в опасни среди.

Автоматично маршрутизиране на устройства за лесна конфигурация (очакващ патент)

Функцията Auto-Device Routing на Moxa помага за елиминирането на много от проблемите и неудобствата, срещани от инженерите, които трябва да конфигурират голям брой Modbus устройства. Едно щракване с мишката е всичко, което е необходимо, за да настроите таблица за маршрутизиране на подчинен идентификатор и да конфигурирате Modbus шлюзове за автоматично откриване на Modbus заявки от система за надзорен контрол и събиране на данни (SCADA). Чрез премахване на необходимостта от ръчно създаване на подчинена ID таблица за маршрутизиране, функцията за автоматично маршрутизиране на устройства спестява на инженерите значително време и разходи.

Приоритетно управление за спешни команди (патентовано)

Тъй като мрежите Modbus нарастват по размер и сложност, времето на забавяне между командите и отговорите става основна грижа. Усъвършенстваните модели от серията MB3000 осигуряват функция за приоритетен контрол за спешни команди, позволявайки на потребителите да принудят определени команди да получат незабавен отговор. В зависимост от изискванията на вашата система са налични различни методи за определяне на кои команди да получават приоритет.

Патентни номера: (US/TW)

• US7,743,192 B2/I332618
• US7,725,635 B2/I321007
