TCF-90

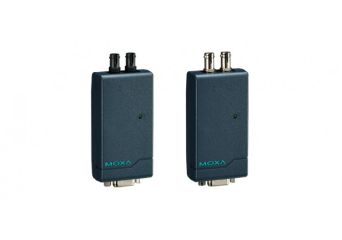

TCF-90 е компактен медиен конвертор, който предава RS-232 сигнали по оптично влакно. Захранването се получава или от серийния порт, или от външен източник на захранване. TCF-90 разширява RS-232 предаването до 5 км с multi-mode влакно или до 40 км със single-mode влакно. Двойка TCF-90 преобразуватели могат да се използват за свързване на две RS-232 устройства с оптично влакно в режим на пълен дуплекс. Оптичното влакно изолира сигналите за данни от опасни увеличения на земния потенциал, заземяващи контури и електрически EMI/RFI шум и подобрява сигурността на данните чрез елиминиране на вредните ефекти от радиочестотното излъчване и податливостта към електромагнитно излъчване.

RS-232 към оптично влакно със самостоятелно захранване

Свързването на RS-232 устройства към TCF-90 е лесно. Конекторът за оптични влакна тип ST е проектиран специално за приложения за комуникация на данни, които предават данни между или вътре в сгради. TCF-90 може да се използва за индустриални приложения и за приложения, които изискват защитен трансфер на данни.

Портът RS-232 на TCF-90 използва DB9 женски контакт за директно свързване към хост компютъра, като захранването се извлича от линиите TxD, RTS и DTR. Въпреки че TCF-90 може да получи достатъчно мощност от трите data/handshake линии, независимо дали сигналът е висок или нисък, ние силно препоръчваме да зададете RTS или DTR сигнала на ON.

LED индикатор за захранване на порта

Достатъчно лесно е да използвате мултицет, за да проверите дали серийното устройство доставя на TCF-90 достатъчно мощност чрез серийната връзка, но TCF-90 може да направи теста вместо вас. Свържете TCF-90 към RS-232 порта на устройството и задайте превключвателя SW4 в тестов режим. Ако светодиодният индикатор за захранване на порта свети, TCF-90 получава достатъчно енергия. Ако светодиодът НЕ свети, ще трябва да свържете външен източник на захранване към TCF-90.

Допълнителен външен източник на захранване

В повечето случаи TCF-90 трябва да може да работи без използване на външен източник на захранване. Въпреки това, външен USB захранващ кабел или DC захранване може да се използва в ситуации, когато handshake линиите не са налични, и двата RTS/DTR сигнала са настроени на ИЗКЛЮЧЕНО или чипът на серийния интерфейс на свързаното устройство осигурява по-малкa мощност от необходимата.
